Medence-hőszivattyú telepítése és helyes használata
AquaBoost szakmai tudástár | 5. rész

Medence-hőszivattyú telepítése és helyes használata

Teljes gyakorlati útmutató az elhelyezéstől a bypass-beállításon át az intelligens vezérlésig.

Egy megfelelően méretezett medence-hőszivattyú éveken keresztül biztosíthat kellemes vízhőmérsékletet, kedvező energiafelhasználás mellett. Ehhez azonban nem elegendő a megfelelő teljesítményű készüléket kiválasztani: a telepítés minősége, a vízforgató rendszer kialakítása és a helyes üzemeltetés legalább ilyen fontos.

Egy rosszul elhelyezett hőszivattyú, egy helytelenül beállított bypass vagy egy nem megfelelően működő vízforgató jelentősen ronthatja a rendszer teljesítményét. Az alábbi útmutató végigveszi a legfontosabb gyakorlati szempontokat.

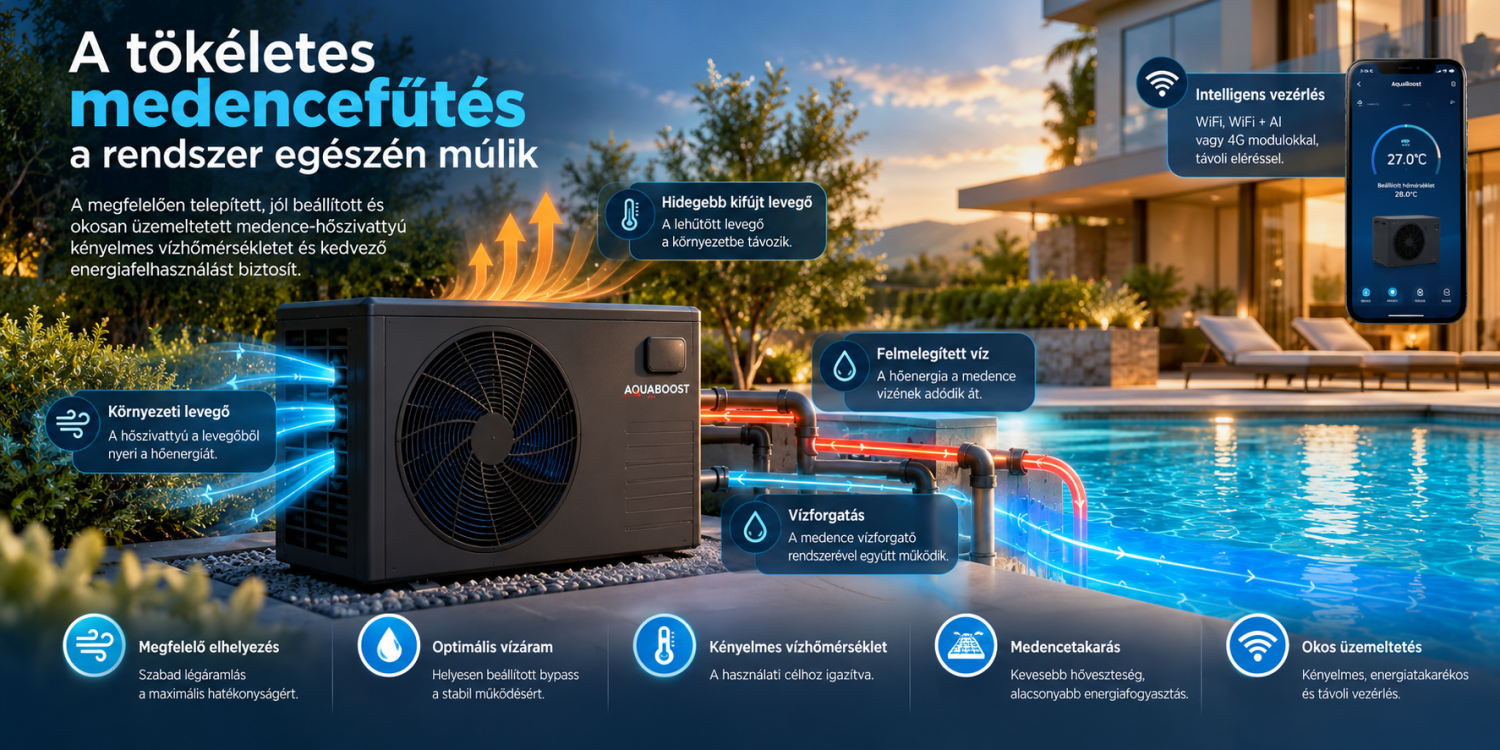

A medencefűtési rendszer elemei: hőszivattyú, légáramlás, vízforgatás és intelligens vezérlés
A hatékony medencefűtés a rendszer elemeinek összehangolásán múlik.

1. A megfelelő telepítési hely kiválasztása

A medence-hőszivattyú a környezeti levegőből von el hőenergiát, amelyet a medence vizének ad át.

Ehhez folyamatos, akadálytalan légáramlásra van szüksége.

A kültéri elhelyezés ezért nem pusztán kényelmi vagy esztétikai kérdés, hanem közvetlenül befolyásolja a készülék hatékonyságát.

Miért fontos a szabad légáramlás?

Működés közben a hőszivattyú ventilátora nagy mennyiségű levegőt mozgat át a párologtatón. A készülék a levegőből hőt von el, ezért a távozó levegő hidegebb lesz a belépő levegőnél.

Ha a hőszivattyú túl közel kerül egy falhoz, kerítéshez vagy más akadályhoz, a légáramlás korlátozottá válhat.

Különösen problémás lehet, ha a készülék által kifújt hideg levegő visszajut a beszívó oldalra.

Ezt nevezzük hideglevegő-visszakeveredésnek.

Ilyenkor a hőszivattyú nem a környezet természetes hőmérsékletű levegőjéből, hanem részben a saját maga által lehűtött levegőből próbál energiát kinyerni.

Ennek következménye lehet a csökkenő fűtési teljesítmény, a kedvezőtlenebb COP, a hosszabb üzemidő és bizonyos körülmények között a gyakoribb jegesedés.

A legfontosabb szabály: a hőszivattyú levegőbeszívó és -kifúvó oldalát mindig a gyártó által előírt szabad térrel kell biztosítani.

Az AquaBoost különböző modellcsaládjai eltérő légáramlási kialakítással rendelkezhetnek, ezért az elhelyezési távolságok nem általánosíthatók minden készülékre.

Hová ne telepítsük?

Kerüljük az olyan helyeket, ahol a készülék légáramlása akadályozott, például szűk, rosszul szellőző beugrókban vagy zárt gépészeti helyiségekben.

Nem ideális a közvetlenül hálószobaablak alatti elhelyezés sem, hiszen még egy csendes inverteres hőszivattyú működése is jár ventilátor- és kompresszorzajjal.

Érdemes figyelni a szomszédos ingatlanokra, a rezgések továbbterjedésére és arra is, hogy a készülék később könnyen hozzáférhető legyen karbantartás céljából.

Stabil alap és kondenzvíz-elvezetés

A hőszivattyút megfelelő teherbírású, stabil, vízszintes alapra kell telepíteni.

A készülék alatt vagy környezetében működés közben víz jelenhet meg. Ez sok esetben teljesen természetes jelenség: a levegő páratartalma a hideg párologtatón kicsapódik.

A kondenzvíz mennyisége az időjárástól függően jelentős is lehet.

Ezért már a telepítéskor gondoskodni kell arról, hogy a víz biztonságosan elvezethető legyen, ne gyűljön össze a készülék alatt, és ne okozzon csúszásveszélyt vagy károsodást a környezetben.

Szakmai megjegyzés: a pontos szabad távolságokat, alapozási és kondenzvíz-elvezetési követelményeket mindig az adott AquaBoost modell telepítési útmutatója határozza meg.

2. Hová kerüljön a hőszivattyú a medence gépészetében?

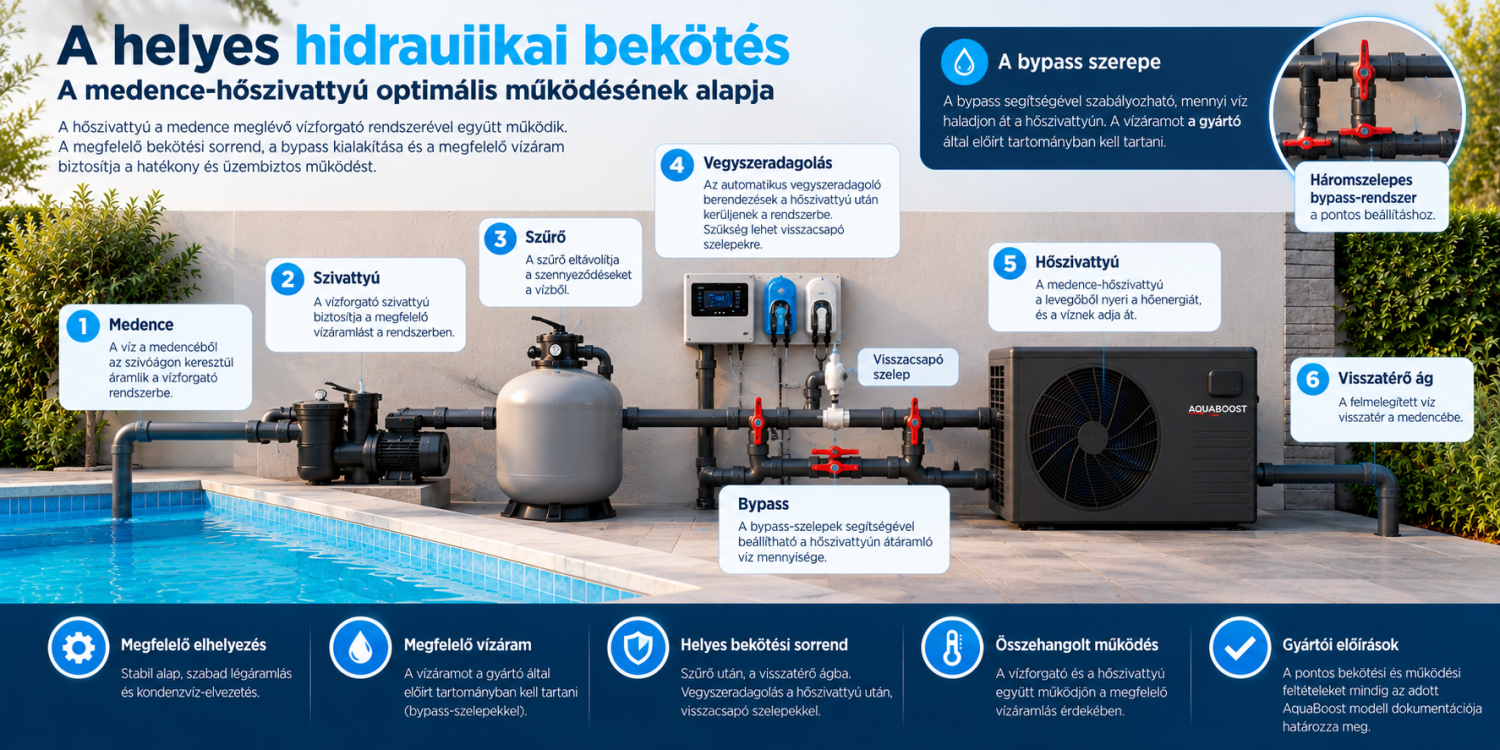

A medence-hőszivattyú hidraulikai bekötésének szemléltető ábrája
Hidraulikai bekötés és bypass: szemléltető ábra. A tényleges csővezetékeket a gyártói útmutató és a gépészeti terv alapján kell kialakítani.

A hőszivattyú nem önálló vízforgató berendezés.

A medence meglévő keringtető rendszerével együtt működik, és annak vízáramlását használja fel a hőenergia átadásához.

Egy hagyományos rendszerben a víz a medencéből a keringtető szivattyún keresztül a szűrőbe, majd a fűtési rendszerbe jut, mielőtt visszatérne a medencébe.

Egyszerűsített vízforgatási sorrend
01MedenceVíz elvezetése a szívóágon
02Vízforgató szivattyúA szükséges keringtetés biztosítása
03SzűrőMechanikai szennyeződések eltávolítása
04Bypass + hőszivattyúElőírt vízáram, hőátadás
05Visszatérő ágA felmelegített víz visszajut a medencébe
Vegyszeradagolás / sóbontóA hőszivattyú után, a visszatérő ágba; a szükséges visszaáramlás elleni védelemmel, az adott berendezések előírásai szerint.

Ez elvi sorrend, nem kivitelezési terv. A háromszelepes bypass a hőszivattyúhoz vezető és a megkerülő ág vízáramát szabályozza.

A hőszivattyút jellemzően a szűrő után, a medencébe visszatérő vízágba telepítik.

Ha a rendszerben automatikus vegyszeradagolás, sóbontó vagy más vízkezelő berendezés is található, különösen fontos a megfelelő bekötési sorrend és a szükséges visszacsapó szerelvények alkalmazása.

A koncentrált vegyszeres víz visszaáramlása károsíthatja a gépészeti berendezéseket.

A pontos hidraulikai kialakítást ezért minden esetben a medence teljes gépészeti rendszerének figyelembevételével kell megtervezni.

3. Mi az a bypass, és miért van rá szükség?

A bypass, vagyis megkerülő ág, a medence-hőszivattyúk egyik legfontosabb hidraulikai kiegészítője.

Feladata, hogy a vízforgató rendszerben szabályozható legyen, mennyi víz haladjon át a hőszivattyún.

Nem minden medencekeringtető szivattyú és hőszivattyú rendelkezik azonos optimális vízszállítási tartománnyal.

Előfordulhat például, hogy a medence teljes vízforgatási igénye nagyobb, mint a hőszivattyú számára előírt vízáram.

Ilyenkor a megfelelően kialakított bypass lehetővé teszi, hogy a víz egy része megkerülje a hőszivattyút.

Hogyan működik?

Egy tipikus háromszelepes bypass-rendszerben a víz két párhuzamos útvonal között osztható meg.

Az egyik útvonal a hőszivattyún keresztül vezet, a másik pedig közvetlenül a visszatérő ágba.

A szelepek beállításával szabályozható a hőszivattyún átáramló vízmennyiség.

A bypass célja nem az, hogy minél kevesebb víz haladjon át a készüléken, hanem az, hogy a vízáram a gyártó által előírt tartományban maradjon.

Mi történik, ha túl alacsony a vízáram?

A hőszivattyú nem tudja megfelelően átadni a termelt hőenergiát a víznek.

Ez túlzott hőmérséklet-különbséget, üzemi korlátozást vagy védelmi leállást eredményezhet.

Bizonyos készülékek vízáramlás-érzékelővel is rendelkeznek, amely elégtelen vízáram esetén megakadályozza a normál működést.

És ha túl magas?

A túl nagy vízáram megnövelheti a rendszer hidraulikai ellenállásából adódó terhelést, és a hőszivattyú előírt működési tartományán kívülre kerülhet.

A vízoldali hőmérséklet-különbség is csökkenhet, de ez önmagában nem jelenti azt, hogy a készülék rosszul működik.

A helyes beállítást nem kizárólag a bemenő és kimenő víz hőmérséklete alapján kell meghatározni.

A megfelelő vízáramot elsősorban a gyártói előírások és a tényleges hidraulikai viszonyok alapján kell beállítani.

4. A vízforgató és a hőszivattyú együttműködése

Egy medence-hőszivattyú csak akkor tudja átadni a hőt a medence vizének, ha a szükséges vízáramlás biztosított.

Ezért a vízforgató és a hőszivattyú működését össze kell hangolni.

Ha a vízforgató leáll, a hőszivattyú nem működhet tovább normál fűtési üzemben megfelelő vízáramlás nélkül.

Gyakori időzítési probléma

Képzeljünk el egy medencét, amelynek vízforgatója naponta hat órán keresztül működik.

A hőszivattyú ugyan képes lenne hosszabb ideig fűteni, de a vízforgató leállása után már nem áll rendelkezésére a szükséges vízáram.

Hiába szeretnénk tehát 10–12 órán keresztül fűteni a medencét, ha a keringtetés ezt nem teszi lehetővé.

Ez különösen fontos a kezdeti felfűtésnél és a tavaszi–őszi szezonhosszabbításnál.

Változtatható fordulatszámú vízforgatók

Egy fordulatszám-szabályozott vízforgató szivattyúval a keringtetési teljesítmény a rendszer igényeihez igazítható.

Itt azonban figyelni kell arra, hogy a csökkentett fordulatszám mellett is biztosított legyen a hőszivattyú minimálisan szükséges vízárama.

A túlzottan visszaszabályozott keringtetés a hőszivattyú leállását vagy hibás működését eredményezheti.

5. Milyen vízhőmérsékletet érdemes beállítani?

A megfelelő vízhőmérséklet elsősorban a medence használati céljától függ.

Egy aktív úszásra használt medencében sokak számára már 25–26 °C is kellemes lehet, míg családi, pihenésre használt medencék esetén gyakori igény a 27–28 °C.

Ezek azonban komfortpreferenciák, nem általános műszaki előírások.

Ami energetikai szempontból fontosabb: minél magasabb vízhőmérsékletet szeretnénk fenntartani, annál nagyobb lehet a medence hővesztesége.

Ez különösen igaz akkor, ha a külső levegő hűvös, a medence pedig fedetlen.

Egy 28 °C-os medence például 12 °C-os külső levegő mellett lényegesen kedvezőtlenebb hőveszteségi körülmények között működhet, mint egy 26 °C-os medence meleg nyári időben.

A vízhőmérséklet beállítása tehát nemcsak komfortkérdés, hanem üzemeltetési döntés is.

Érdemes állandó hőmérsékletet tartani?

Ez a használat rendszerességétől függ.

Ha a medencét naponta vagy néhány naponta használjuk, az állandó hőmérséklet fenntartása kényelmes megoldás lehet.

Ha viszont csak hétvégén használjuk, és közben hosszabb időre nincs szükség meleg vízre, az alacsonyabb készenléti hőmérséklet csökkentheti a hőveszteséget.

A döntésnél azonban azt is figyelembe kell venni, mennyi idő szükséges a medence újbóli felfűtéséhez.

6. Folyamatos működés vagy időszakos fűtés?

Az inverteres hőszivattyúk egyik legnagyobb előnye, hogy képesek a teljesítményüket az aktuális hőigényhez igazítani.

Ezért nem feltétlenül az a leghatékonyabb üzemeltetés, ha a készüléket naponta néhány órára maximális teljesítményen működtetjük.

Ugyanakkor az sem igaz, hogy minden esetben a napi 24 órás működés a leggazdaságosabb.

A helyes üzemstratégia több tényezőtől függ.

Amikor érdemes hosszabb ideig működtetni

A medence kezdeti felfűtésekor jelentős hőenergiát kell a víznek átadni.

Ilyenkor a hosszabb üzemidő indokolt lehet.

Ugyanez igaz akkor, ha a külső hőmérséklet alacsony, és a készüléknek hosszabb időre van szüksége a napi hőveszteség pótlásához.

Amikor az időzítés is előnyt jelenthet

Tavaszi és őszi időszakban a nappali levegő gyakran melegebb, mint az éjszakai.

A hőszivattyú kedvezőbb külső hőmérséklet mellett rendszerint jobb hatékonysággal működhet.

Ezért bizonyos körülmények között érdemes lehet a fűtési idő nagyobb részét a melegebb nappali órákra időzíteni.

Ha azonban a medence hőigénye magas, vagy a rendelkezésre álló nappali időszak nem elegendő a szükséges energia pótlására, hosszabb üzemidőre lehet szükség.

Mi a helyzet a kedvezményes villamosenergia-tarifákkal?

Ha a rendszerhez eltérő időszakos villamosenergia-árak tartoznak, a legolcsóbb üzemidő nem feltétlenül esik egybe a legmagasabb COP-ot biztosító időszakkal.

A gazdaságos működéshez ezért a villamosenergia-árat és a várható hatékonyságot együtt kell figyelembe venni.

A cél nem egyszerűen a legrövidebb üzemidő, hanem a szükséges hőenergia lehető legkedvezőbb összköltségű előállítása.

7. Miért fontos a medencetakarás az üzemeltetésben?

A hőszivattyú működésének optimalizálása nem áll meg a vezérlőpanelnél.

A medence hőveszteségének csökkentése legalább ilyen fontos.

Fedetlen medencénél a párolgás jelentős energiaveszteséget okozhat, különösen szeles időben és hideg éjszakákon.

Egy megfelelő medencetakarás csökkentheti a párolgást és a lehűlést, így a hőszivattyúnak kevesebb energiát kell visszapótolnia.

Ez két szempontból is előnyös.

Egyrészt csökkenhet a villamosenergia-felhasználás, másrészt a hőszivattyú számára több lehetőség nyílhat a kedvező részterheléses működésre.

Egy jól takart medence ezért sok esetben könnyebben és gazdaságosabban fűthető, mint egy azonos térfogatú, de fedetlen medence.

8. Intelligens vezérlés: WiFi, AI és 4G

A modern medence-hőszivattyúk esetében a vezérlés egyre fontosabb szerepet kap.

A hagyományos kezelőpanelen túl ma már lehetőség nyílhat a készülék távoli elérésére és bizonyos működési funkciók automatizálására is.

Az AquaBoost termékcsaládhoz három különböző kommunikációs modulváltozat érhető el.

AquaBoost WiFi modul

A WiFi modul lehetővé teszi a kompatibilis hőszivattyú hálózati csatlakoztatását és mobilalkalmazáson keresztüli távoli elérését.

Ez különösen kényelmes lehet, ha a készülék a kert távolabbi részén vagy külön gépészeti területen található.

A felhasználónak nem szükséges minden alkalommal közvetlenül a hőszivattyúhoz mennie a támogatott funkciók kezeléséhez.

AquaBoost WiFi + AI modul

A WiFi + AI változat a hálózati kapcsolatot AI-alapú vezérlési lehetőségekkel egészíti ki.

A pontos AI-funkciók és azok kompatibilitása az adott hőszivattyúmodelltől, a vezérlőmodultól és a gyártói szoftvertől függhet.

Ezért a konkrét automatizálási és optimalizálási funkciókat mindig az adott rendszer dokumentációja alapján kell ellenőrizni.

AquaBoost WiFi + AI + 4G modul

A 4G-képes változat mobilhálózati kommunikációs lehetőséget is kínál.

Ez különösen hasznos lehet nyaralókban, hétvégi házaknál vagy olyan telepítési helyeken, ahol a helyi WiFi-hálózat nem biztosít megfelelő lefedettséget.

A 4G működéséhez megfelelő mobilhálózati lefedettségre, valamint a modul szolgáltatási feltételeinek megfelelő adatkapcsolatra lehet szükség.

Melyiket érdemes választani?

Modul Fő előny Jellemző felhasználás
WiFi Távoli hozzáférés Otthoni medencék
WiFi + AI AI-alapú kiegészítő funkciók Fejlettebb vezérlést igénylő rendszerek
WiFi + AI + 4G Mobilhálózati kapcsolódás Nyaralók, távolról felügyelt medencék

A modul kiválasztásánál fontos ellenőrizni a hőszivattyúval való kompatibilitást. Nem minden funkció érhető el automatikusan minden készüléken.

9. A 10 leggyakoribb telepítési és üzemeltetési hiba

A hőszivattyúval kapcsolatos teljesítményproblémák egy része nem készülékhibából, hanem a rendszer kialakításából vagy beállításából ered.

Az alábbi problémákra különösen érdemes figyelni.

Gyakori hiba Lehetséges következmény
1. Túl szűk telepítési hely Korlátozott légáramlás, hideglevegő-visszakeveredés
2. Nem megfelelő alapozás Rezgés, zaj, instabil elhelyezés
3. Hibás kondenzvíz-elvezetés Víztócsák, csúszásveszély, környezeti károk
4. Nem megfelelő bypass-beállítás Túl alacsony vagy túl magas vízáram
5. Elégtelen vízforgatási idő A hőszivattyú nem tud eleget fűteni
6. Eltömődött szűrő Csökkenő vízáram, üzemi problémák
7. Rosszul összehangolt időzítések A hőszivattyú fűtési igény mellett sem kap megfelelő vízáramot
8. Indokolatlanul magas célhőmérséklet Nagyobb hőveszteség és energiaigény
9. Medencetakarás hiánya Jelentős párolgási hőveszteség
10. A gyártói telepítési előírások figyelmen kívül hagyása Teljesítményromlás, biztonsági és garanciális kockázatok

Ezek közül több probléma már a tervezési és telepítési szakaszban megelőzhető.

Más esetekben elegendő lehet a rendszer beállításainak ellenőrzése vagy a szűrő karbantartása.

A hűtőköri, villamos és biztonsági berendezéseket érintő beavatkozásokat azonban mindig megfelelő képesítésű szakemberre kell bízni.

10. Hogyan hozzuk ki a legtöbbet a hőszivattyúból?

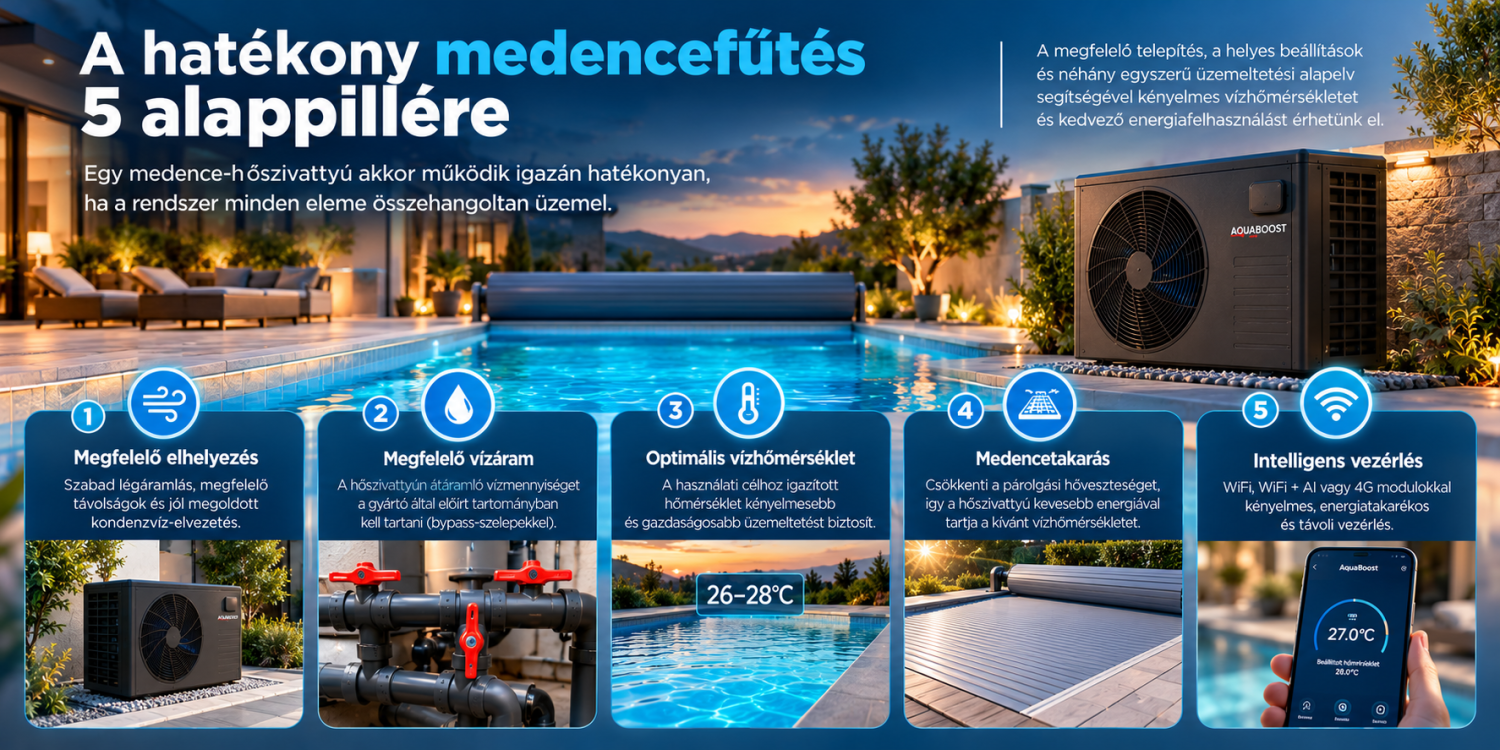

A hatékony medencefűtés öt alappillére
Öt szempont, amely együttesen befolyásolja a medencefűtés hatékonyságát.

A megfelelő üzemeltetés nem feltétlenül bonyolult, de néhány alapelvet érdemes következetesen alkalmazni.

Biztosítsunk akadálytalan légáramlást. A készülék környezetében ne tároljunk olyan tárgyakat, amelyek akadályozzák a levegő be- vagy kiáramlását.

Tartsuk karban a vízforgató rendszert. A tiszta szűrő és a megfelelő vízáram a hőszivattyú működésének alapfeltétele.

Ellenőrizzük a bypass beállítását. Különösen akkor, ha a vízforgató szivattyú fordulatszáma vagy a rendszer hidraulikai kialakítása megváltozik.

Ne állítsunk be indokolatlanul magas vízhőmérsékletet. Már néhány fok különbség is befolyásolhatja a hőveszteséget és az energiaigényt.

Használjunk megfelelő medencetakarást. Különösen éjszaka és a hűvösebb hónapokban.

Hangoljuk össze a vízforgató és a hőszivattyú működését. A fűtési időszak alatt biztosítani kell az előírt vízáramot.

Használjuk ki az intelligens vezérlés lehetőségeit. A távoli hozzáférés és az időzítés kényelmesebbé teheti az üzemeltetést.

11. Mikor érdemes szakemberhez fordulni?

A medence-hőszivattyú telepítése több szakmai területet érint.

A hidraulikai bekötés mellett megfelelő villamos csatlakozásra, védelmi berendezésekre, biztonságos elhelyezésre és a gyártói előírások betartására is szükség van.

A villamos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie, a hűtőkörrel kapcsolatos munkák pedig megfelelő jogosultságot igényelnek.

Különösen indokolt szakember bevonása, ha a medence összetett vízkezelő rendszerrel rendelkezik, több fűtési technológia működik együtt, változtatható fordulatszámú szivattyút használunk, vagy a készüléket épületautomatizálási rendszerbe szeretnénk integrálni.

A helyes telepítés nemcsak a működési biztonságot, hanem a hosszú távú energiahatékonyságot is befolyásolja.

Összefoglalás: a hatékony medencefűtés rendszerszintű feladat

Egy korszerű inverteres medence-hőszivattyú önmagában még nem garantálja a gazdaságos működést.

A tényleges eredmény attól is függ, hogy megfelelő-e az elhelyezés, biztosított-e a szükséges légáramlás és vízáram, jól működik-e a vízforgató, és hogyan használjuk a rendszert.

A legfontosabb összefüggés egyszerű:

A hőszivattyú, a vízforgató, a medencefedés és a vezérlés nem különálló elemek, hanem egyetlen rendszer részei.

Ha ezeket összehangoljuk, a készülék kedvezőbb feltételek között működhet, csökkenhetnek a felesleges energiaveszteségek, és megbízhatóbban biztosítható a kívánt vízhőmérséklet.

A cél tehát nem pusztán egy hatékony hőszivattyú megvásárlása, hanem egy jól megtervezett és megfelelően üzemeltetett medencefűtési rendszer kialakítása.

AquaBoost – korszerű medencefűtés, intelligens vezérléssel

Az AquaBoost InverBasic, PURE és IRON inverteres medence-hőszivattyúk különböző teljesítmény- és felhasználási igényekhez kínálnak megoldást.

A megfelelő készülék kiválasztásánál a medence mérete mellett a használati időszakot, a kívánt vízhőmérsékletet és a gépészeti rendszer adottságait is érdemes figyelembe venni.

AquaBoost hőszivattyúk és aktuális ajánlatok →
