Mi történik, ha szárazon fut a szivattyú?

Miért fontos a szárazonfutás elleni védelem?
A szivattyú dolgozik, a víz pedig egyszer csak elfogy. Egy ciszterna kiürülhet. Egy kút vízszintje működés közben lecsökkenhet. A vízutánpótlás pedig nem minden esetben képes lépést tartani a szivattyú által kitermelt vízmennyiséggel.
A szivattyú azonban megfelelő védelem nélkül tovább próbálhat működni. Ezt a jelenséget nevezzük szárazonfutásnak.
Kútból vagy ciszternából történő vízellátásnál ezért nemcsak azt érdemes megvizsgálni, hogy a szivattyú képes-e biztosítani a szükséges vízmennyiséget és emelőmagasságot.
Legalább ilyen fontos kérdés: mi történik, ha nincs elegendő víz?

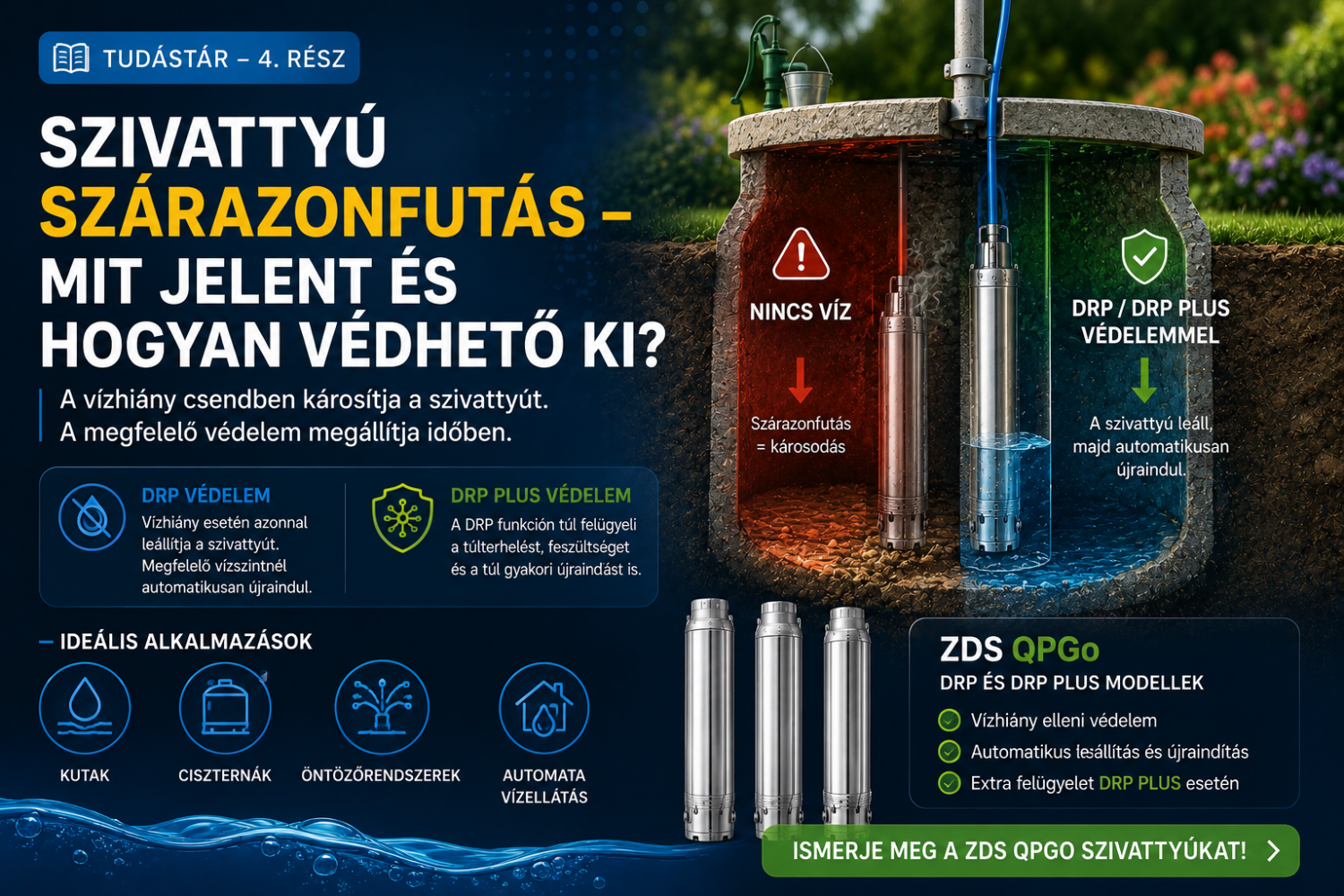

Szivattyú szárazonfutás – Mit jelent és hogyan védhető ki?

Mit jelent a szárazonfutás?

A merülő szivattyúk működését víz jelenlétére tervezik.
Szárazonfutásról akkor beszélünk, amikor a szivattyú megfelelő vízellátás nélkül működik vagy próbál működni.
Ez például akkor következhet be, ha:

  • a kút vízszintje túlságosan lecsökken,
  • a kút vízutánpótlása nem elegendő,
  • a ciszterna kiürül,
  • ​vagy valamilyen más okból megszűnik a megfelelő vízellátás.

A lényeg minden esetben ugyanaz:
a szivattyú működni szeretne, de nincs hozzá megfelelő mennyiségű víz.


Miért jelent problémát a szárazonfutás?

A szivattyú normál működési körülményeit a gyártó meghatározott feltételekhez tervezi.
Ha ezek a feltételek megszűnnek, a berendezés már nem a tervezett üzemi állapotban működik.
Ezért a vízhiányt nem érdemes egyszerűen úgy kezelni, mint amikor „éppen nem jön víz”.

A szivattyút ilyenkor le kell állítani.
A ZDS ezért a QPGo sorozathoz olyan védelmi megoldást is kínál, amely képes felismerni a vízhiányt, és beavatkozni anélkül, hogy ehhez folyamatos emberi felügyeletre lenne szükség.


Mi az a ZDS DRP?

A DRP a ZDS QPGo szivattyúkhoz elérhető szárazonfutás elleni védelmi megoldás.
Feladata egyszerűen megfogalmazható:

ha nincs elegendő víz, leállítja a szivattyút.
A ZDS dokumentációja szerint a DRP:

  • optimális védelmet biztosít szárazonfutás ellen,
  • vízhiány esetén azonnal leállítja a szivattyút,
  • megfelelő vízszint elérésekor automatikusan újraindítja,
  • és nem igényel további kábelezést vagy vezérlődobozt.

A működés logikája tehát:

Víz van


A szivattyú működik

Vízhiány lép fel


A DRP leállítja a szivattyút

A megfelelő vízszint helyreáll


A rendszer automatikusan újraindul

Ez különösen olyan vízellátó rendszereknél lehet hasznos, amelyeknek rendszeresen, emberi beavatkozás nélkül kell működniük.


Miért hasznos az automatikus újraindítás?

Képzeljünk el egy kutat, amelynek vízutánpótlása időszakosan kisebb annál a vízmennyiségnél, amelyet a szivattyú kitermel.

A vízszint lecsökken.
A DRP érzékeli a vízhiányt és leállítja a szivattyút.

A kút közben tovább töltődik.
Amikor ismét megfelelő vízszint áll rendelkezésre, nincs szükség arra, hogy valaki manuálisan újraindítsa a rendszert.

A DRP automatikusan visszaállítja a működést.
Ez különösen automata öntözőrendszernél vagy más automatizált vízellátási feladatnál jelenthet kényelmesebb működést.


És mi az a DRP Plus?

A DRP Plus a szárazonfutás elleni védelemnél tovább megy.
A ZDS dokumentációja szerint a rendszer folyamatosan monitorozza a működést, és a működési adatokat szoftveresen dolgozza fel.
A DRP Plus vészjelzést ad többek között:

  • túlterhelés,
  • túl alacsony feszültség,
  • túl magas feszültség,
  • túl gyakori újraindítás,
  • ​szárazonfutás

esetén. A rendszer a megfelelő üzemi feltételek helyreállását követően képes automatikusan visszatérni a megfelelő üzemmódra.


DRP vagy DRP Plus?

A két megoldás között alapvetően a védelem kiterjedtsége jelenti a különbséget.

  DRP DRP Plus
Szárazonfutás elleni védelem
Leállítás vízhiány esetén
Automatikus újraindítás megfelelő vízszintnél
Túlterhelés felügyelete
Alacsony feszültség felügyelete
Magas feszültség felügyelete
Túl gyakori újraindítás felügyelete
Működés folyamatos monitorozása

DRP
Akkor lehet megfelelő választás, ha elsősorban a vízhiány és a szárazonfutás elleni automatikus védelem a cél.

DRP Plus
Akkor érdemes megfontolni, ha a szárazonfutás mellett további működési rendellenességek felügyelete is fontos.


Minden QPGo rendelkezik DRP védelemmel?

Nem. Ez fontos különbség a megfelelő modell kiválasztásakor.
A ZDS QPGo alapmodellek mellett külön DRP és DRP Plus felszereltségű változatok is elérhetők.
A termék megnevezésében ezért érdemes ellenőrizni, melyik változatról van szó.

Például:

QPGo P.2-12
alapváltozat

QPGo P.2-12 DRP
DRP szárazonfutás-védelemmel

QPGo P.2-12 DRP Plus
DRP Plus felügyelettel

Ugyanez a felépítés elérhető a P.2-16 és P.3-13 modelleknél is.

[ZDS QPGo szivattyúk megtekintése →]


Miért érdekes ez automata öntözőrendszernél?

Egy automata öntözőrendszer egyik lényegi tulajdonsága éppen az automatizáltság.
A rendszer előre meghatározott időpontban elindulhat akkor is, amikor senki nincs jelen.
Ha a vízellátás kútról vagy ciszternából történik, előfordulhat, hogy közben a rendelkezésre álló vízmennyiség megváltozik.
Ilyen alkalmazásnál ezért különösen értékes lehet, ha nem kizárólag maga az öntözés automatizált, hanem a szivattyú védelme is képes automatikusan reagálni a vízhiányra.


És ciszternánál?

Ciszternánál a probléma még könnyebben elképzelhető.
A rendelkezésre álló vízmennyiség véges.
Ha például összegyűjtött esővizet használunk öntözéshez, hosszabb csapadékmentes időszakban a tároló vízszintje fokozatosan csökkenhet.
Ha eléri azt a pontot, ahol már nincs megfelelő vízellátás, a DRP-vel felszerelt QPGo leállítja a szivattyút.
Amikor ismét megfelelő vízszint áll rendelkezésre, a rendszer automatikusan újraindulhat.


A védelem nem helyettesíti a megfelelő méretezést

A szárazonfutás elleni védelem fontos biztonsági funkció. De nem old meg minden vízellátási problémát.
Ha például egy kút tartósan kevesebb vizet képes biztosítani, mint amennyit a rendszer igényel, a megfelelő megoldás nem pusztán az, hogy a szivattyút újra és újra leállítjuk.
Ilyenkor magát a rendszer kialakítását és a vízigényt is érdemes megvizsgálni. A DRP feladata az, hogy vízhiány esetén megvédje a szivattyút és automatizálja a leállítást, illetve az újraindítást.
Nem helyettesíti a megfelelő szivattyúválasztást és rendszertervezést.


HS vagy QPGo, ha fontos a szárazonfutás elleni védelem?

A ZDS HS és QPGo sorozat egyaránt alkalmas vízkiemelési és vízszállítási feladatokra, de eltérő felszereltséget kínálnak.

ZDS HS

Megbízható alapmegoldás kutakhoz, tiszta vizes ciszternákhoz, öntözéshez és általános vízellátási feladatokra.

[ZDS HS szivattyúk →]

ZDS QPGo

A QPGo beépített indító- és működtető kondenzátorral rendelkezik, ezért nincs szükség külön indítódobozra.

Emellett elérhetők:
DRP és DRP Plus felszereltségű változatok is.
Ha tehát a rendszer kialakításánál fontos az integrált szárazonfutás elleni védelem vagy a fejlettebb működésfelügyelet, érdemes a megfelelő QPGo változatot választani.

[ZDS QPGo szivattyúk →]


A jó rendszer nemcsak működik – reagál a problémákra is

Egy megfelelően kiválasztott szivattyúnak biztosítania kell a szükséges vízszállítást és emelőmagasságot.
Egy automatizált rendszerben azonban az is fontos lehet, hogy mi történik akkor, amikor a normál üzemi feltételek megszűnnek.
A ZDS QPGo DRP és DRP Plus változatai erre kínálnak eltérő szintű megoldást:

DRP → automatikus védelem vízhiány és szárazonfutás esetére

DRP Plus → kibővített működésfelügyelet többféle rendellenesség esetére

Így a megfelelő modell kiválasztásakor nemcsak azt dönthetjük el, hogy mekkora szivattyúra van szükségünk, hanem azt is, hogy milyen szintű védelemmel szeretnénk ellátni.
