Miért van szükség kondenzátorra?

A ZDS kínálatában szereplő HS és QPGo modellek között egyfázisú, 230 V-os csőszivattyúkat is találunk.
Az egyfázisú motor megfelelő indításához és működéséhez kondenzátorra lehet szükség.
A felhasználó szempontjából azonban van egy nagyon fontos konstrukciós különbség:
hol található ez a kondenzátor? Lehet külön indítódobozban.
Vagy beépíthető magába a szivattyú motorjába.
Ez a különbség a telepítés módjára is hatással van.

---

Mi az a szivattyú indítódoboz?

A ZDS HS dokumentációja szerint az egyfázisú HS típusok rendelhetők indítódobozzal, amelyben:

• hőkioldó,
• ​valamint kondenzátor

található.
Ebben a kialakításban tehát a motor működéséhez szükséges egyes elektromos elemek nem magában a szivattyúban, hanem egy külön egységben kapnak helyet.
Az indítódoboz ezért nem egyszerű kiegészítő vagy „plusz doboz”. A rendszer elektromos kialakításának része.

---

Van másik megoldás is?

Igen. A ZDS HS egyfázisú típusai a gyártói dokumentáció szerint motorba épített indítókondenzátorral is rendelhetők.
Ebben az esetben a kondenzátor már nem külön indítódobozban helyezkedik el.
Ez jól mutatja, hogy még egy termékcsaládon belül sem érdemes automatikusan feltételezni:

„ehhez a szivattyúhoz biztosan kell indítódoboz”

vagy éppen:

„ehhez biztosan nem kell”.

Mindig az adott modell és kivitel műszaki kialakítását kell ellenőrizni.

---

Mit csinál másképp a ZDS QPGo?

A QPGo egyik lényeges konstrukciós előnye éppen ezen a ponton jelenik meg.
A ZDS QPGo motorja:

beépített indító- és működtető kondenzátorral rendelkezik.

Ennek köszönhetően a ZDS dokumentációja szerint a QPGo használatakor:

nincs szükség indítódobozra.

Ez egyszerűbb rendszerkialakítást és könnyebb telepíthetőséget tesz lehetővé.
A QPGo tehát nem feltétlenül azért érdekes választás, mert „nagyobb” vagy „erősebb” lenne a HS-nél.
A különbség jelentős része a konstrukcióban, a telepíthetőségben és a beépített védelmi funkciókban rejlik.

---

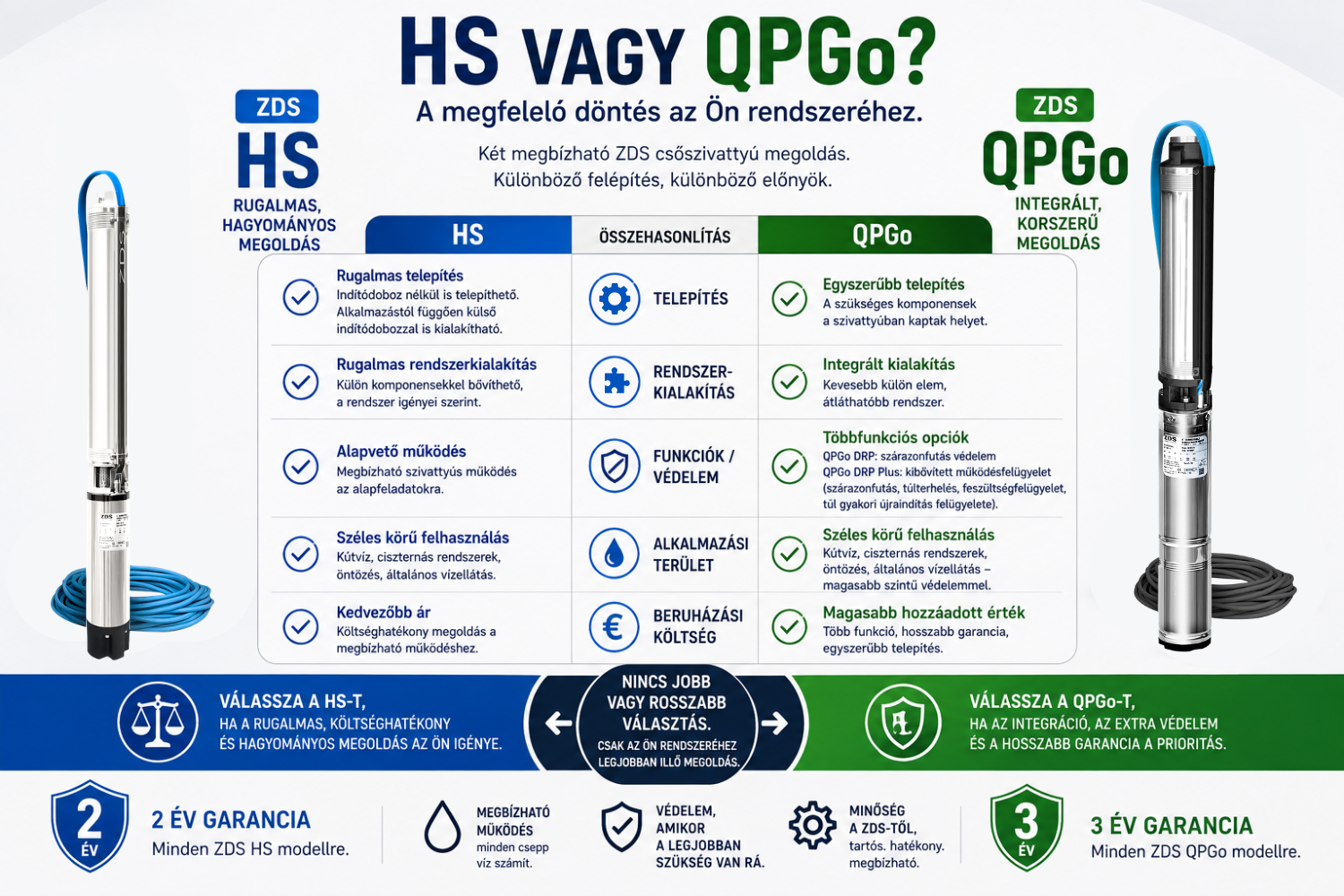

HS vagy QPGo?

Ha csak a három alapmodell hidraulikai adatait nézzük, érdekes dolgot láthatunk.

Modellcsalád	Változat	Teljesítmény	Max. vízszállítás	Max. emelőmagasság
HS	P.2-12	0,55 kW	2400 l/h	76 m
HS	P.2-16	0,75 kW	2400 l/h	102 m
HS	P.3-13	0,75 kW	4200 l/h	72 m
QPGo	P.2-12	0,55 kW	2400 l/h	76 m
QPGo	P.2-16	0,75 kW	2400 l/h	102 m
QPGo	P.3-13	0,75 kW	4200 l/h	72 m

A három HS és a három megfelelő QPGo modell maximális vízszállítási és emelőmagassági értékei tehát megegyeznek.
A választást ezért nem lehet egyszerűen úgy leegyszerűsíteni, hogy:

HS = kisebb
QPGo = nagyobb

Nem erről van szó.

---

Akkor mi a különbség?

ZDS HS

2 év garancia jár a géphez
A Home Selection sorozat egy robusztus, egyszerűen karbantartható csőszivattyú-család.
A ZDS többek között:

• vízkiemeléshez,
• vízszállításhoz,
• tiszta vizet tartalmazó ciszternákhoz,
• automata öntözőrendszerekhez,
• ​kerti locsoláshoz

ajánlja. Az egyfázisú típusok rendelhetők indítódobozzal vagy motorba épített indítókondenzátorral.

[ZDS HS szivattyúk megtekintése →]

ZDS QPGo

3 év Garancia jár a géphez
A QPGo esetében az indító- és működtető kondenzátor a motorba került.
Ezért nincs szükség külön indítódobozra.
A QPGo emellett különleges:

• hővédelemmel,
• ​túlterhelés elleni védelemmel

is készül. Továbbá elérhetők DRP és DRP Plus felszereltségű változatok is.

[ZDS QPGo szivattyúk megtekintése →]



---

Mit jelent ez a telepítés szempontjából?

Minél több különálló elemből épül fel egy rendszer, annál több komponens megfelelő elhelyezéséről és csatlakoztatásáról kell gondoskodni.
A QPGo koncepciójának egyik előnye, hogy több szükséges funkció magában a szivattyúban található.

Beépített indító- és működtető kondenzátor → nincs külön indítódoboz.

DRP változat esetén pedig a ZDS szerint a szárazonfutás elleni védelemhez sincs szükség további kábelezésre vagy vezérlődobozra.
Ez különösen akkor lehet előnyös, ha fontos szempont az egyszerűbb rendszerkialakítás.

---

Az indítódoboz nem hátrány

Fontos azonban, hogy ne vonjunk le rossz következtetést.
Az indítódoboz megléte önmagában nem tesz egy szivattyút rosszabbá, ahogyan a hiánya sem tesz automatikusan minden alkalmazáshoz jobbá egy másik modellt.
Két eltérő konstrukciós megoldásról beszélünk. A szivattyú kiválasztásánál továbbra is elsődleges szempont:

• a szükséges vízszállítás,
• a szükséges emelőmagasság,
• a rendszer kialakítása,
• a víz minősége,
• a telepítés módja,
• ​valamint az igényelt védelmi funkciók.

Csak ezek után érdemes mérlegelni, melyik konstrukció illeszkedik jobban az adott rendszerhez.

---

Mikor lehet jó választás a HS?

A HS akkor lehet megfelelő választás, ha egy megbízható csőszivattyúra van szükségünk vízkiemelési vagy vízszállítási feladatra, és nincs szükségünk a QPGo által kínált további integrált funkciókra.
A jelenlegi HS modellek között:

2400–4200 l/h maximális vízszállítású

és

72–102 m maximális emelőmagasságú

változatok találhatók. Mindhárom modell IP68 védettségű, maximális megengedett homoktűrésük pedig 600 g/m³.

---

Mikor lehet jó választás a QPGo?

A QPGo akkor válik különösen érdekessé, ha a megfelelő hidraulikai teljesítmény mellett fontos:

az egyszerűbb telepíthetőség,
a külön indítódoboz elhagyása,
a hő- és túlterhelés elleni védelem,

vagy egy megfelelő változat választásával:

a szárazonfutás elleni DRP védelem, illetve a DRP Plus kibővített működésfelügyelete.

A kérdés tehát nem az, hogy:

„Melyik az erősebb?”

Hanem az, hogy:

„Milyen kialakításra és milyen védelemre van szüksége a rendszeremnek?”

---

Öt kérdés, amit szivattyúválasztás előtt érdemes feltenni

A sorozat végére összeállíthatjuk a teljes döntési folyamatot.

1. Mennyi vízre van szükségem?
Határozzuk meg a rendszer szükséges vízszállítását.

2. Mekkora emelőmagasságra van szükség?
Ne csak a kút mélységét nézzük. Vegyük figyelembe a teljes rendszer követelményeit és veszteségeit.

3. Milyen a víz?
Kútvíznél a homoktartalom is fontos szempont lehet. A ZDS HS és QPGo modellek maximális megengedett homoktűrése 600 g/m³.

4. Fennállhat vízhiány?
Ha igen, érdemes megfontolni a szárazonfutás elleni védelemmel rendelkező megoldást.

5. Milyen rendszerkialakítást szeretnék?
Ha fontos a külön indítódoboz nélküli kialakítás és az integrált védelem, a megfelelő QPGo változat jelenthet megoldást.

---

Nem a legerősebb szivattyút keressük. A megfelelőt.

A cikksorozat során végig ugyanahhoz az alapelvhez jutottunk vissza.
A jó szivattyúválasztás nem abból áll, hogy megkeressük:

a legtöbb kW-ot,
a legnagyobb l/h értéket,
vagy a legnagyobb emelőmagasságot.

A megfelelő szivattyú az, amelynek hidraulikai teljesítménye, kialakítása és védelmi funkciói illeszkednek az adott vízellátó rendszerhez.
A ZDS HS és QPGo két eltérő megközelítést kínál ehhez.

HS – robusztus, megbízható alapmegoldás.
QPGo – integráltabb kialakítás, egyszerűbb telepítés és magasabb szintű védelmi lehetőségek.

---
